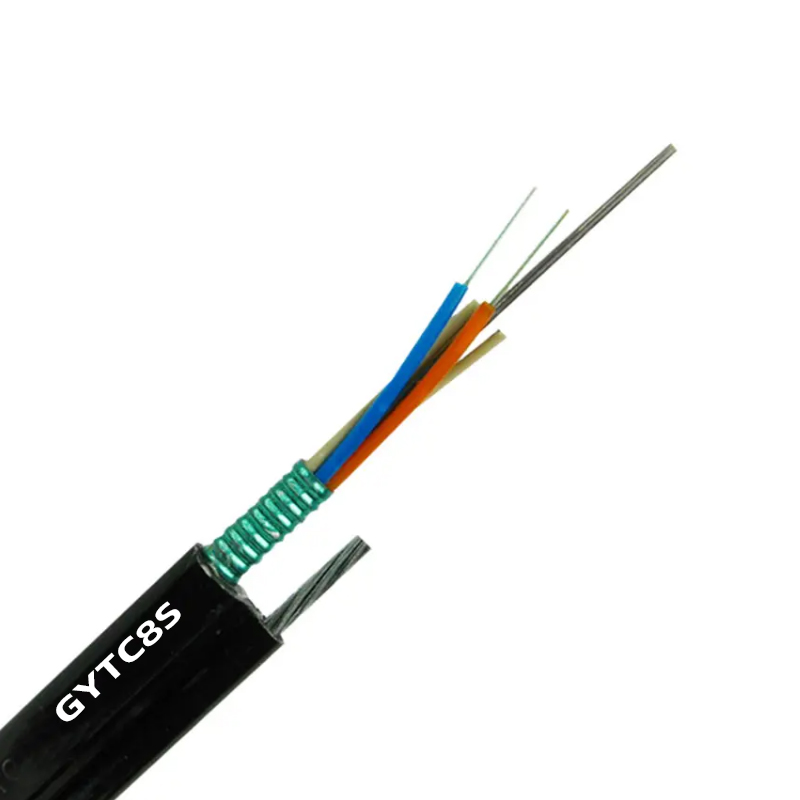

Las fibras, de 250 μm, se colocan en un tubo holgado hecho de plástico de alto módulo. Los tubos están llenos de una masa de relleno resistente al agua. Un alambre de acero se ubica en el centro del núcleo como miembro metálico de resistencia. Los tubos (y los rellenos) están trenzados alrededor del elemento de resistencia formando un núcleo de cable compacto y circular. Después de aplicar una masa humectante de laminado de polietileno y aluminio (APL)
Alrededor del núcleo del cable, esta parte del cable acompañada de los alambres trenzados como parte de soporte se completa con una funda de polietileno (PE) para formar una estructura en forma de 8.
Los cables en forma de 8 GYTC8Y y GYTC8S también están disponibles bajo pedido. Este tipo de cable se aplica específicamente para instalación aérea autoportante.
Estándares
El cable GYTS cumple con el estándar YD/T901-2001 y con IEC60794-1.
Características
La alta resistencia a la tracción de los cables trenzados cumple con el requisito de autosostenimiento y reduce el tiempo de instalación.
Buen rendimiento mecánico y de temperatura.
Tubo holgado de alta resistencia resistente a la hidrólisis
El compuesto especial de relleno de tubos garantiza una protección crítica de la fibra.
Se toman las siguientes medidas para garantizar la estanqueidad del cable:
Alambre de acero utilizado como elemento central de resistencia.
Compuesto de llenado de tubos sueltos
Relleno 100% del núcleo del cable
Barrera de humedad APL
Aplicación: Autoportante
Parámetros técnicos
Tipo de cable
Recuento de fibra
tubos
Rellenos
Diámetro del cable (mm)
Peso del cable (kg/km)
Resistencia a la tracción Largo/Corto plazo (N)
Resistencia al aplastamiento Largo/Corto plazo (N/100mm)
Radio de curvatura estático/dinámico (mm)
GYTC8S
4
1
4
6,8x9,2x18,0
214
1000/3000
300/1000
10D/20D
Temperatura de almacenamiento/funcionamiento: -40 ℃ a +70 ℃
