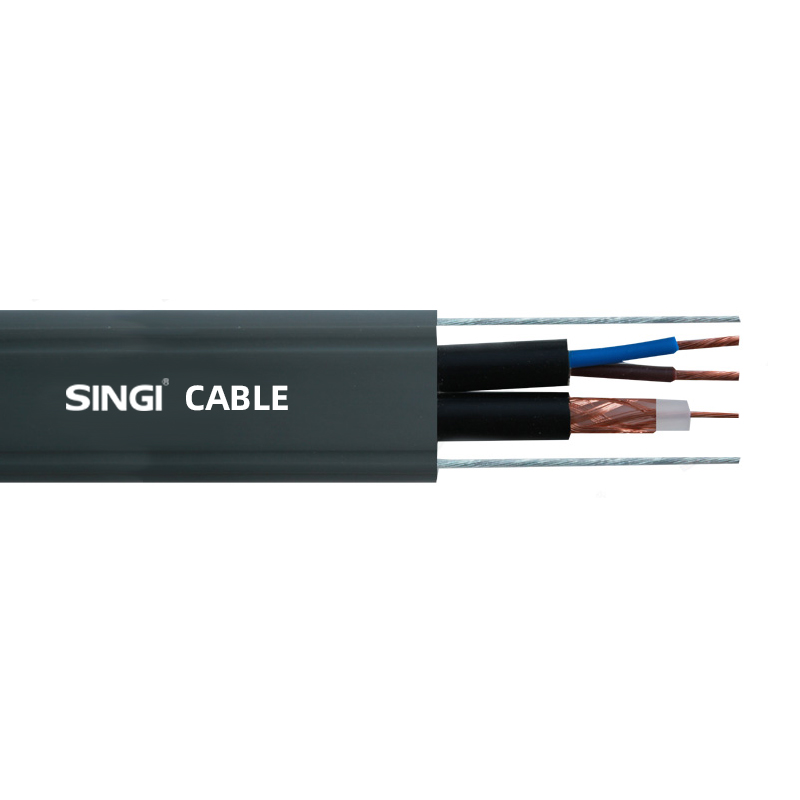

Cable plano de desplazamiento de ascensor

Descripción

Estructura del producto

Conductor: múltiples hebras de alambre de cobre libre de oxígeno, finamente trenzado y ultrafino.

Aislamiento: mezcla de PVC

Color: indicación de color ≤0,5 mm, de acuerdo con DIN47100 ≥0,5 mm número negro número blanco

Refuerzo: alambre de acero de aviación galvanizado de alta resistencia

Funda: material de funda de PVC resistente al frío

Ámbito de aplicación

Este cable adopta un diseño estructural y tiene una larga vida útil, lo que maximiza la eficiencia de las empresas de producción de ascensores. Los cables de control de ascensores proporcionan control eléctrico general en suspensiones de gran longitud y al mismo tiempo soportan tensiones mecánicas. Debido a que el cable de ascensor utiliza alambre de acero para transportar el núcleo del cable, se puede utilizar en aplicaciones de suspensión de larga distancia. Los cables están hechos de un nuevo tipo de material de funda flexible resistente al frío, que puede permanecer suave a bajas temperaturas de -15°C. Debido al peso del cable y la tensión que debe soportar, la estructura del cable debe diseñarse cuando se utiliza para suspensiones de larga longitud. Resistencia al soporte de carga del alambre de acero galvanizado de aviación, lo que prolonga la vida útil.

Parámetros técnicos

Estándares de implementación: GB5023, IEC60227-6, En50214

Temperatura nominal: 70 ℃

Indicación del modelo: T: Ascensor, V: Aislamiento de PVC, V: Funda de PVC, B: Plano, P: Estructura blindada, G: Refuerzo de alambre de acero, TV: Línea de transmisión de video

Cuando los cables del ascensor están dispuestos en línea recta:

1. La longitud de uso gratuito es superior a 35 M;

2. La velocidad de es superior a 1,6 M/S; Se debe considerar la posibilidad de agregar componentes de soporte de carga al cable. Los componentes portantes son generalmente cables de acero galvanizado o cables de fibra, como por ejemplo hilos de aramida.

Cuando el cable del ascensor está retorcido en forma de flor de ciruelo:

1. La longitud de suspensión libre es superior a 80 M;

2. La velocidad de funcionamiento es de 4M/S-10M/S; Se debe considerar la posibilidad de agregar componentes de soporte de carga al cable, que generalmente son cables de acero blando galvanizado.

Número de modelo	*No. de núcleosSección（mm²）**	Altura	Espesores	Forma del producto
Número de modelo	*No. de núcleosSección（mm²）**	milímetros	milímetros	Forma del producto
TVVB	2*0,75	8	4.6	Arreglo de una pieza
TVVB	3*0,75	10.4	4.6	Arreglo de una pieza
TVVB	4*0,75	13.7	4.6	Arreglo de una pieza
TVVB	5*0,75	17.1	4.6	Arreglo de una pieza
TVVB	6*0,75	19.4	4.6	Arreglo de una pieza
TVVB	7*0,75	21.8	4.6	Arreglo de una pieza
TVVB	8*0,75	24.1	4.6	Arreglo de una pieza
TVVB	9*0,75	26,5	4.6	Arreglo de una pieza
TVVB	10*0,75	28.8	4.6	Arreglo de una pieza
TVVB	24*0,75	64,7	4.6	Arreglo de una pieza
TVVB	24*0,75	31,9	9	Arreglo de ciruela
TVVB	30*0,75	40,7	8.3	Arreglo de ciruela
TVVB	36*0,75	44.4	9	Arreglo de ciruela
TVVB	40*0,75	51,8	8.3	Arreglo de ciruela
TVVB	42*0,75	50,6	9	Arreglo de ciruela
TVVB	48*0,75	56,7	9	Arreglo de ciruela
TVVB	54*0,75	62,9	9	Arreglo de ciruela
TVVB	60*0,75	69	9	Arreglo de ciruela
TVVB	66*0,75	75.2	9	Arreglo de ciruela
TVVB(G)	2*0,75	13.5	4.6	Disposición de una sola pieza (con alambre de acero)
TVVB(G)	3*0,75	15.9	4.6	Disposición de una sola pieza (con alambre de acero)
TVVB(G)	4*0,75	19.2	4.6	Disposición de una sola pieza (con alambre de acero
TVVB(G)	5*0,75	22.6	4.6	Disposición de una sola pieza (con alambre de acero)
TVVB(G)	6*0,75	23.9	4.6	Disposición de una sola pieza (con alambre de acero
TVVB(G)	7*0,75	27.3	4.6	Disposición de una sola pieza (con alambre de acero)
TVVB(G)	8*0,75	29.6	4.6	Disposición de una sola pieza (con alambre de acero)
TVVB(G)	9*0,75	32	4.6	Disposición de una sola pieza (con alambre de acero)
TVVB(G)	10*0,75	34.3	4.6	Disposición de una sola pieza (con alambre de acero )
TVVB(G)	24*0,75	70,9	4.6	Arreglo Ciruela (Con Alambre De Acero)
TVVB(G)	24*0,75	40,9	9	Arreglo Ciruela (Con Alambre De Acero)
TVVB(G)	30*0,75	48,9	8.3	Arreglo Ciruela (Con Alambre De Acero)
TVVB(G)	36*0,75	52,6	9	Arreglo Ciruela (Con Alambre De Acero)
TVVB(G)	40*0,75	60	8.3	Arreglo Ciruela (Con Alambre De Acero)
TVVB(G)	42*0,75	59,8	9	Arreglo Ciruela (Con Alambre De Acero)
TVVB(G)	48*0,75	65,9	9	Arreglo Ciruela (Con Alambre De Acero)
TVVB(G)	54*0,75	72.1	9	Arreglo Ciruela (Con Alambre De Acero)
TVVB(G)	60*0,75	78.2	9	Arreglo Ciruela (Con Alambre De Acero)
TVVB(G)	66*0,75	84,4	9	Arreglo Ciruela (Con Alambre De Acero)
